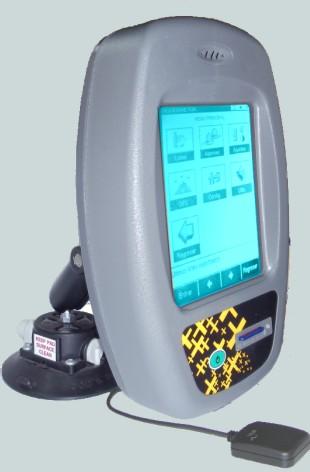

Consola CS-Oro con GPS
La Consola CS-Oro tiene un GPS integrado y es un producto que ha sido desarrollado con la última tecnología.

Características principales:

• Touch Screen (Pantalla sensible al tacto).
• Gran visibilidad para trabajos diurnos y nocturnos.
• Software actualizable de fácil manejo y rápida respuesta.
• Ayuda de manejo instantánea en los distinto menús para realizar las operaciones requeridas.
• Tecnología de conexión tipo CAN-BUS (4 cables).
• Memorias de lotes (Con tiempos).
• Alarmas inteligentes de fallas.
• Sistema de autoprotección contra sobrealimentación, cortocircuitos y cambios de polaridad.
• Receptor de GPS con Antena de 12 canales para velocidad y geoposicionamiento.
• Manejo amigable e intuitivo.
• Convertible a CS-Oro MAX.

Parámetros observados en la pantalla durante el trabajo:
• Velocidad de Avance (en Km./h)
• Densidad de Siembra en semillas cada 10 metros o Flujo de Semillas.
• Población de Semillas por Hectárea (Grano Grueso)
• Flujo de caída de Fertilizante.
• Cuenta Hectárea Parcial y Total con tiempo de trabajo
• Rendimiento de Hectáreas por Hora.
• Dispersión entre surcos.
• Giro de Ejes de Transmisión.
• La señal de recepción de cada satélite.
•La posición geo-referenciada del lugar donde se encuentre.
• La fecha y la hora.


El operario podrá observar el comportamiento del sistema de siembra o fertilización al instante, y también observará todas las fallas por medio de alarmas visuales y sonoras.

Fallas que detecta:

• Error de densidad.
• Exceso de velocidad.
• GPS sin señal.
• Falla eléctrica.
• Sensor bloqueado.
• Sensor desconectado.
•Surcos que no siembran.
• Ejes que no giran.
• Módulo desconectado.

Este es un párrafoEn este modelo se puede incorporar el Módulo Lector-Grabador de Tarjeta SD, para registrar satelitalmente la siembra.

Opcional:
• Módulo de Registro y Mapas Satelitales (Código 004262)

Funcionamiento:
Mediante una tarjeta de memoria SD, se graba toda la información proveniente de la sembradora y por medio de un Software propio llamado “proMAP-Siembra”, en su computadora podrá ver y analizar todos los parámetros.
De esta manera Ud. podrá con los datos obtenidos hacer un análisis del trabajo realizado. El mismo servirá para realizar una ficha técnica de cada una de las siembras y optimizar futuros resultados.

Este es un párrafoEl Módulo contiene:

• Una Tarjeta de Memoria Secure Digital (SD).
• Un Lecto-Grabador de Tarjeta de memoria Secure Digital (SD).
• Un CD con el Software original “proMAP-Siembra”.
• Manual del operador.

Fallas que detecta la consola:

• Tarjeta mal insertada.
• Error al grabar los datos.

Además se le puede agregar el Módulo de Dosificación Variable y convertirse en una Consola CS-Oro Max.

La computadora de Siembra CS-Oro, es compatible con:

• Módulo de Siembra Grano Grueso Paralelo H-32 (Código 004219).
• Módulo de Siembra Grano Fino Serial 6C. H-48(Código 004107).
• Módulo de Fertilización Serial 6C. H-48 (Código 004120).
• Módulo de Siembra Grano Grueso Serial 6C. H-48 (Código 004130).
• Módulo Conversión Sensor Grano Grueso a Serie (Código 004140).
• Módulo Arnés para Sensar Ejes H-16 (Código 004307).
• Módulo de Siembra Grano Grueso Serial 8C. H-64 (Código 004161).
• Módulo de Siembra Grano Fino Serial 8C. H-64 (Código 004162).
• Módulo de Fertilización Serial 8C. H-64 (Código 004121).
• Sensor para Giro de Ejes de Transmisión y Medición de Velocidad (Código 002001).
• Sensor de Semillas/Fertilizante Infrarrojo de Flujo (Código 002010).
• Sensor de Semilla Infrarrojo Simple Grano Grueso (Código 002006).
• Sensor de Semilla Infrarrojo Full Grano Grueso (Código 002008).
• Sensor Semilla Grano Grueso/Fino 6 Led Serial (Código 002015).
• Derivación en “T” 4 vías x (2 x 4 vías) (Código 020063)

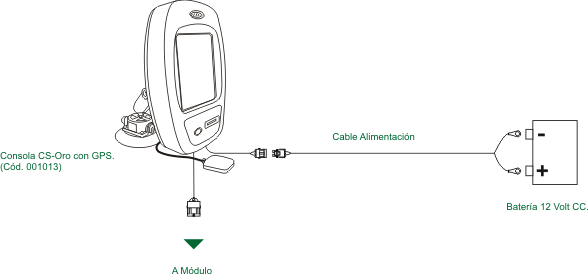

Esquema de conexión

IMPORTANTE: Los gráficos y esquemas son sólo a modo representativo. En éstos se detallan los componentes más importantes del sistema.
