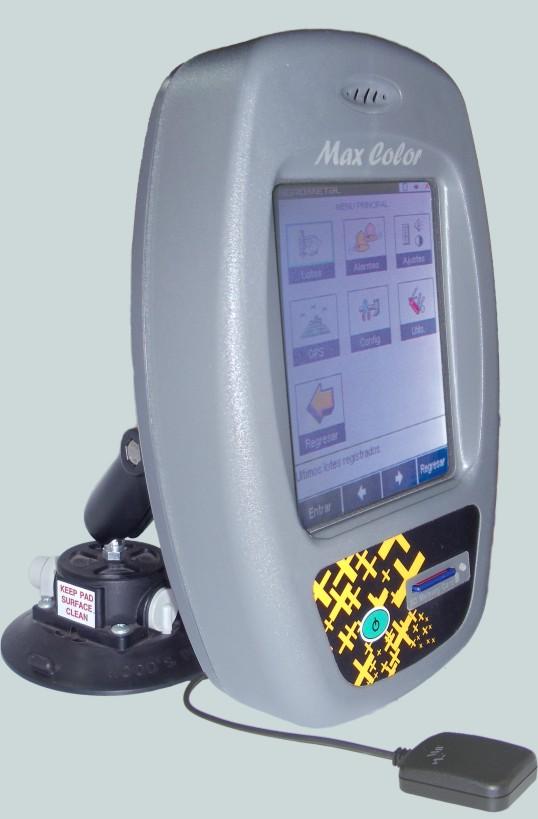

Consola CS-Oro MAX Color
La Consola CS-Oro MAX Color es una herramienta de última generación que permite controlar y realizar trabajos de siembra y fertilización fija, mediante tres memorias preestablecidas desde la misma o variable a partir de una prescripción cargada en una tarjeta, Secure Digital (SD).

De instalación rápida y sencilla, la consola combina funciones de controlador de dosis variable, un completo monitor de siembra y una potente herramienta de registro.


Parámetros observados en la pantalla durante el trabajo:

• Velocidad de Avance (en Km. /H)
• Densidad de Siembra en semillas por metro, Flujo de Semillas o pasturas.
• Población de Semillas por Hectárea (Grano Grueso)
• Flujo de caída de Fertilizante.
• Cuenta Hectárea Parcial y Total con tiempo de trabajo
• Rendimiento de Hectáreas por Hora.
• Dispersión entre surcos.
• Giro de Ejes de Transmisión.
• Memoria de dosificación en que se encuentra.
• Función de Mapa de Prescripción.
• Muestra en pantalla el mapa de la prescripción con el punto donde se encuentra la maquina y la dosis aplicada.

Principales características:

• Display LCD TFT 5,7” Color con sistema touch Screen incorporado.
• Gran visibilidad para trabajos diurnos y nocturnos.
• Configuración automática o manual del modo diurno y nocturno de pantalla.
• Software actualizable desde la tarjeta SD, de fácil manejo y rápida respuesta.
• Idioma español y portugués
• Ayuda de manejo instantánea en los distinto menús para realizar las operaciones requeridas.
• Tecnología de conexión tipo CAN-BUS ( 4 cables).
• Memorias de lotes (Con tiempos).
• Alarmas inteligentes de fallas.
• Sistema de autoprotección contra sobrealimentación, cortocircuitos y cambios de polaridad.
• Receptor de GPS con Antena extraíble de 12 canales para velocidad y geoposicionamiento.
• Manejo amigable e intuitivo.
• Siembra y fertilización sólida variable.
• Módulo Lector de Tarjeta SD-MMC para Mapeo Satelital.
• Almacenamiento en tarjeta SD de hasta 10 prescripciones, pudiendo seleccionar desde la pantalla táctil la prescripción a utilizar. Sin límite de áreas.
• Módulo de Dosificación Variable.
• Dosificación variable automática o manual.
• Importador de archivos shape desde proMAP Siembra.
• Comando de hasta 8 motores hidráulicos.
• Sistema autocalibrable para los distintos sistemas hidráulicos.
•Comando de hasta cuatro productos distintos.



Fallas que detecta:

• Error al grabar o leer los datos de la tarjeta.
• Fuera de área de dosificación.
• Error en el sistema de dosificación.
• RPM de motor hidráulico fuera de los límites establecidos.
• Módulo control motor hidráulico desconectado.
• Error en la prescripción del mapa.
• Error de densidad.
• Sensor bloqueado.
• Sensor desconectado.
• Surcos que no siembran.
• Exceso de velocidad.
• Ejes que no giran.
• Falla eléctrica.
• Módulo desconectado.
• Tarjeta de mal insertada.









La consola CS-Oro MAX Color, es compatible con:

• Módulo de Siembra Grano Grueso Paralelo H-32 (Código 004219).
• Módulo de Siembra Grano Fino Serial 6C. H-48(Código 004107).
• Módulo de Fertilización Serial 6C. H-48 (Código 004120).
• Módulo de Siembra Grano Grueso Serial 6C. H-48 (Código 004130).
• Módulo Conversión Sensor Grano Grueso a Serie (Código 004140).
• Módulo Arnés para Sensar Ejes H-16 (Código 004307).
• Módulo de Siembra Grano Grueso Serial 8C. H-64 (Código 004161)
• Módulo de Siembra Grano Fino 8C. H-64 (Código 004162).
• Módulo de Fertilización Serial 8C. H-64 (Código 004121).
• Arnés para motores hidráulicos.
• Módulo de control para motores hidráulicos. (Código 004141).
• Sensor para Giro de Ejes de Transmisión y Medición de Velocidad (Código 002001).
• Sensor de Semillas/Fertilizante Infrarrojo de Flujo (Código 002010).
• Sensor de Semilla Infrarrojo Simple Grano Grueso (Código 002006).
• Sensor de Semilla Infrarrojo Full Grano Grueso (Código 002008).
• Sensor Semilla Grano Grueso/Fino 6 Led Serial (Código 002015).
• Derivación en “T” 4 vías x (2 x 4 vías) (Código 020063).
• Derivación en “T” 6 vías x (2 x 4 vías) (Código 020061).

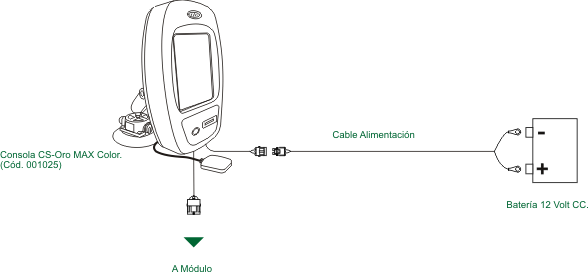

Esquema de conexión:

IMPORTANTE: Los gráficos y esquemas son sólo a modo representativo. En éstos se detallan los componentes más importantes del sistema.
